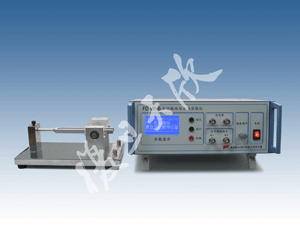

FD-VR-B型 受迫振动与共振实验仪

复旦天欣 2008年6月17日 发表



  受迫振动与共振现象在工程和科学研究中经常用到,如在建筑、机械等工程中,经常需要避免共振现象,以保证工程的质量,而在一些石油化工企业中,用共振现象线检测液体密度和液体高度,所以受迫振动与共振是重要的物理规律,在物理和工程技术越来越受到重视。

  本仪器用音叉振动系统作为研究对象,用电磁激振线圈的电磁力作为激振力,用电磁线圈作检测振幅传感器,测量系统振动振幅与驱动力频率的关系,研究受迫振动与共振现象及其规律。

  应用本仪器完成以下实验:

  1 .研究音叉振动系统在周期性外力作用下振幅与强迫力频率的关系,测量并绘制它们的关系曲线,求出共振频率和振动系统振动的锐度(即 Q 值);

  2 .音叉双臂振动与对称双臂质量关系的测量,求音叉振动频率(即共振频率)与附在音叉双臂一定位置上相同物块质量的关系公式;

  3 .通过测量共振频率的方法,测量一对附在音叉上物块的未知质量;

  4 .在音叉改变振动结构及增加阻尼力情况下,测量音叉共振频率及锐度,并进行比较。

  本仪器具有物理现象明显,实验数据稳定可靠,与应用结合紧密等优点,可用于基础物理实验,设计研究性实验和课堂演示实验。

  仪器主要技术参数:

  1 .音叉振动频率 250Hz 左右;

  2 .低频信号发生器 频率可调范围 200 - 300Hz ,分辨率 0.01Hz ,数字显示;

  3 .交流电压有效值显示 量程 0 - 2000mV ,分辨率 1mV ;

  4 .配对质量块 6 对,每对质量各不相同。
