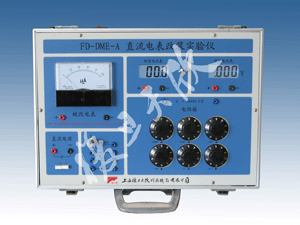

FD-DME-A型 直流电表改装实验仪



  指针式直流电流表和电压表,都是由表头改装而成的。表头通常是一只磁电式的电流计,只允许通过微安级或毫安级的电流,一般只能测量很小的电流和电压。在实际使用时,如要测量较大的电流或电压,就必须对它进行改装,以扩大其量程。改装而成的电表要用标准表进行校准,并确定其准确度等级。本仪器提供了一整套将微安表改装成为毫安表或电压表的实验设备,实验内容丰富、概念清晰、稳定可靠、结构设计合理,可主要用于中学生物理拓展实验或大专院校普通物理实验以及设计性实验。

  应用本仪器可完成以下实验:

  1. 了解磁电式直流电表的基本结构和使用方法;

  2. 学习扩大电表量程的方法,了解多用表的改装原理;

  3. 学习电表的校准方法。

  仪器主要技术参数:

  1. 直流稳压电源:1.5V 和 5V 两档;

  2 . 磁电式直流微安表: 测量范围 0-100uA,内阻约 1.7kΩ ,准确度等级 1.5 ;

  3. 数字电压表: 测量范围0-1.999V ,分辨率0.001V ;

  4. 数字电流表: 双量程可切换(注意量程不同电流表内阻不同);

          测量范围 0-1.999mA ,分辨率0.001mA ;

          测量范围0-199.9uA ,分辨率0.1uA ;

  5. 电阻箱: 阻值范围0-99999.9Ω,分辨率 0.1Ω ;

  6. 多圈电位器:0-33kΩ 连续可调。
