FD-ESL-A型半导体激光器特性测量实验仪



  半导体激光器由于具有体积小,效率高,寿命长和高速工作的优异特点,所以有着极其广泛的用途,这类器件的发展,从一开始就和光通讯技术紧密结合在一起,它是当前通信领域中发展最快、最为重要的激光光纤通信的重要光源,予期在光信息处理和光存储、光计算机和外部设备和光耦合和全息照相以及测距、雷达等方面都将得到重要的应用。可以预料,在飞速发展的激光光纤通讯技术中,半导体激光器将发挥出它的巨大潜力。

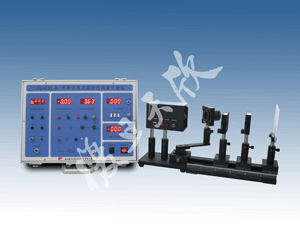

  由上海复旦天欣科教仪器有限公司研制并生产的 FD-ESL-A 型半导体激光器特性测量实验仪主要用来测量小功率半导体激光器(输出光功率小于 2mW )的电学及光学特性,该仪器实验内容丰富,测量数据方便、实验性能稳定可靠。

  本仪器可用于高校、中专的基础物理实验、综合性设计性物理实验以及专业光电子学实验。

  应用该仪器可以完成以下实验项目:

  1. 测量半导体激光器的远场分布,计算其垂直发散角和水平发散角。

  2. 测量半导体激光器的电压 - 电流特性。

  3. 测量半导体激光器的输出光功率与电流的关系特性曲线,并计算其阈值电流。

  4. 测量半导体激光器在不同温度下输出光功率与电流的关系,分析其温度特性。

  5. 测量半导体激光器输出光的偏振特性,求其偏振度。

  仪器主要技术参数:

  1 .激光器 输出光功率小于 2mW, 输出波长 650nm

  2 .检偏器 通光孔径 20mm ,转角范围 0-360deg ,分辨率 1deg

  3 .转角测量 角度传感器,分辨率 0.1deg, 测角范围 0-180deg

  4. 激光功率计 四档 2uW,20uW,200uW,2mW, 分辨率分别为 0.001uW , 0.01uW,0.1uW,0.001mW

  5. 激光器电源 量程 0-4V ,分辨率 0.01V

  6. 恒温控制 控温范围:室温 -80 度,分辨率 0.1 度
