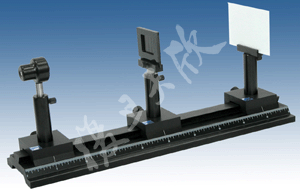

FD-OE-5型 单丝和单缝衍射实验仪

(第三届高校物理仪器评比二等奖)

(专利: ZL03209709.3)

复旦天欣 2008年6月17日 发表


  单丝、单缝和小孔衍射实验是高校理工科基本光学实验之一。本仪器用半导体激光器为光源,观察单丝、单缝和圆孔的夫琅和费衍射现象,以及丝径、缝宽、孔径的变化对衍射的影响,加深对光的衍射理论的理解,并利用衍射花样测定单丝的直径和单缝宽度。本仪器有以下优点:

  1.光具座用高强度优质铝合金材料制成,表面经阳极氧化处理,仪器重量轻,体积小,经久耐用,不生锈,使用寿命长。

  2.配有各种直径的单丝(包括专用支架)、小孔和不同缝宽的单缝,观察各种衍射现象,物理现象明显。采用非接触测量方法,测量金属丝直径和细缝缝宽的准确度较高。

  3.光具座的滑块可离开导轨自由在桌面上移动,以增加白色象屏与单丝(或单缝)距离,用米尺可准确测出它们之间距离(滑块与导轨经专门设计)。

  应用本仪器可以完成以下实验:

  1.用于基础物理实验作光衍射实验用。

  2.作设计性与综合性学生物理实验。

  3.可用于课堂光衍射实验及自学物理实验。

  仪器主要技术参数:

  1.光具座 底座长度80.0cm,其分度值1mm,底座质量2.5Kg。(长度可定做)

  2.滑块三只,滑块侧面有专门刻线,便于测量屏到缝的直线距离。

  3.单丝、小孔和狭缝支架一个。

  4.半导体激光器及专用电源,激光波长650nm,激光器工作直流电压3V。
